图腾冷通道机柜简介

浏览:919次    发布日期: 2018-10-05


图腾冷通道机柜简介

一.机柜概述

1.1 机柜为19"标准机柜,符合ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、

DIN41494;PART7、GB/T3047.2-92标准;兼容ETSI标准。

1.2 机柜主要由以下组件组成:

图腾冷通道机柜配置表

1.2.1标配

1.顶盖1个

2.底板1个

3.框架1套

4.72.25%通风率网孔前门1个

5.72.25%通风率双开网孔后门1个

6.侧横梁(800宽)6根,(600宽)4根

7.方孔条4根

8.脚轮4个

9.M6方螺母螺钉40套

10.梅花型扳手1只

1.2.2选配件

1.固定板(托盘)

2.重载板(重载托盘)

3.PDU

4.免螺丝安装1U假面板

5.免螺丝安装2U假面板

6.接地铜排

7.L导轨(L支架)

8.辅助方孔条

9.滑动板

10.金属垂直走线槽

11.扎线板部件

12.1U金属理线器

13.毛刷进线孔

14.节能灯

15.方孔条挡板

1.3机柜静承载能力:标准机柜1000kg、重载机柜1600kg。

.顶盖

材料:SPCC1.2mm冷轧钢板。

表面处理:硅烷前处理、静电粉末喷塑。

安装说明:安装于机柜的顶部,顶盖可开圆形或矩形走线孔。矩形走线孔可配置毛刷;圆形过线孔的边缘安装了护线齿条,保护线缆不被刮伤,当机柜不需要走线或只用部分走线孔时,不用的走线孔可以用走线孔盖将其封闭起来。

.框架

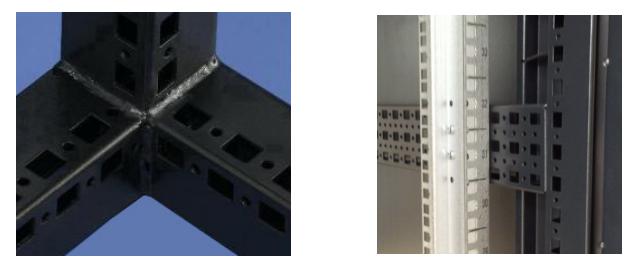

机柜框架为轧制九折型材焊接而成的整体式结构,在遇到转运环境不允许的情况下(如电梯高度尺寸不足且楼梯无法通过等),可采用拼装式结构。如图所示为九折型材焊接框架的实物图:

九折型材材料:SPCC 1.5mm厚冷轧钢板。

表面处理:硅烷前处理、静电粉末喷塑。

.侧横梁

材料:SPCC 1.5mm冷轧钢板。

数量:4根。

表面处理:硅烷前处理、静电粉末喷塑

安装及使用说明:安装在机柜框架上,在深度方向起加强作用,同时又固定方孔条及部分其他竖直安装的附件。

.方孔条(安装立柱)

方孔条采用2.0mm厚热镀锌板或冷轧钢板喷塑。

方孔条上安装系列孔中的安装孔位上带有半圆形位置识别缺口,并有油墨丝印数字标识,使设备上架安装容易找正。

. 前后门

6.1 基本参数:

材料:SPCC1.2mm厚冷轧钢板(可定制1.5mm厚)。

结构:可拆卸结构。

门锁:典雅锁(可选其他门锁)。

表面处理:硅烷前处理、静电粉末喷塑。

开启方式:外开。

旋转角度:不超过110°。

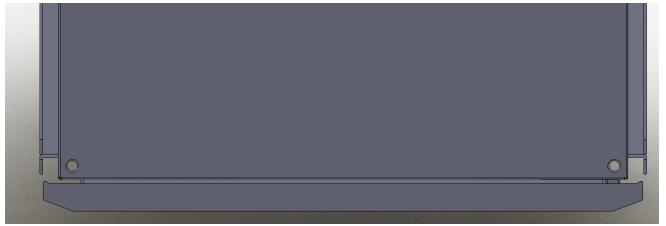

6.2 机柜前门外形美观。如图为机柜前门安装在机柜上时的俯视效果图:



七.挡风板(选配件)

在机柜的设备安装面以前的进风侧,上、下、左、右均装有挡风板,以防止冷气流在未进入发热设备而从别的孔缝流窜,挡风板由上、下、左、右4块组成。

. 假面板(选配件)

假面板分为塑料假面板和钣金假面板。

钣金假面板:

材料:SPCC1.2mm冷轧钢板。

结构:快开拉手安装,方便拆装。

安装及使用说明:安装在方孔条上,用以上下设备之间的密封,两端配快开拉手,方便拆卸。设备上架安装时,设备与设备不相连,会有空隙,冷气会从此空隙流窜,从而造成冷气的损失。在设备与设备之间的空隙处,用假面板将空隙挡住,防止冷气流窜。假面板在安装时,无需螺钉和工具,手动进行安装即可,安装方便效率高。

.侧门(选配件)

9.1并柜侧门

材料:门板SPCC1.2mm冷轧钢板。

结构:螺钉固定,可带侧门并柜。

表面处理:硅烷前处理、静电粉末喷塑。

安装方式及功能:机柜在并柜安装时,由于需防止火灾时机柜间的烟火互窜,造成更大的损失,所以每两台机柜间加装一块侧门板,防烟火互窜。

9.2.两段式侧门

材料:

边框:SPCC1.5mm冷轧钢板;门板:SPCC1.2mm冷轧钢板;

结构:分段式钢板门,可拆卸结构。

表面处理:硅烷前处理、静电粉末喷塑。

安装方式及功能:分段式侧门,配快开拉手,方便拆卸维护。保护柜内的设备少受外界环境的影响;同时可安装通道门部件。(本网站所发布的文章为原创,未经许可不得转载,违者必究)
