浅谈网络服务器机柜尺寸选型

浏览:434次    发布日期: 2019-06-05


浅谈网络服务器机柜尺寸选型

随着计算机与网络技术的进步,数据中心机房的交换机、服务器等网络通信设备,正向着模块化、一体化、机架化的方向发展,市场对机柜的需求也向着定制化、多功能化、智能化的方向发展。

不同客户需安装的网络设备不同,因此对机柜的尺寸需求也不尽相同。机柜的尺寸规格包括宽度、深度和高度三个维度的参数。下文从这三个维度谈机柜的尺寸选择。

一、宽度的选择

机柜正面(前门面)横向尺寸即为宽度,网络服务器机柜的宽度通常为600mm或800mm,采用19英寸(482.6mm)标准制作(少数也采用21英寸标准)。图腾机柜是按照IEC标准生产的机柜,也就是通常说的19英寸机柜(定制除外),左右安装立柱(方孔条)总间距482.6mm,方孔中心距(安装孔距)465mm,内空450mm。

机柜正面需整理绑扎的线缆较多时,多选800mm宽机柜,如楼层配线柜、综合布线柜。图腾800宽G系列网络机柜,前门两侧各配置一根100mm宽金属走线槽,可方便线缆的绑扎和管理。反之,机柜正面线缆较少,一般选用600mm宽机柜。例:图腾机柜G26642款、G38842款。

二、深度的选择

机柜侧面的纵深长度即为深度,机柜的常见深度有600mm、800mm、900mm、1000mm、1100mm、1200mm。深度小而浅的网络设备一般选用600或800mm深的网络机柜,上文所述的600mm和800mm等深度均指机柜外框深度,不是安装设备时实际可利用的深度。在设计机柜结构时,其前部和后部已预留一定的深度空间作为布线和理线使用,以便于后期的维护和检修。

600mm深图腾机柜建议安装小于400mm深的网络设备,800mm深图腾机柜建议安装小于600mm深的网络设备。这类设备通常包括:路由器、交换机、配线架、跳线架、ODF尾纤盒、收发器、工控机、网络分析仪、监控系统(硬盘录像机、监控单元、视屏矩阵、视屏分配器等)、音频/视频会议系统(功放系统、DVD播放机、话筒移频器、会讨主机、扩展主机、会议中控、嵌入式DVR、NVR、VGA矩阵等)。

服务器等深度超过600mm的网络通信设备一般选用服务器机柜,服务器机柜的深度一般为:900mm、1000mm、1100mm、1200mm四种,其中1000mm和1200mm较为常用。例:图腾机柜G36042款、K36242款。

三、高度的选择

壁挂机柜(挂墙柜)通常为6U、9U、12U、15U、18U、22U,其中6U、9U、12U较常用。图腾壁挂机柜体积小,结构简单,方便壁挂安装。

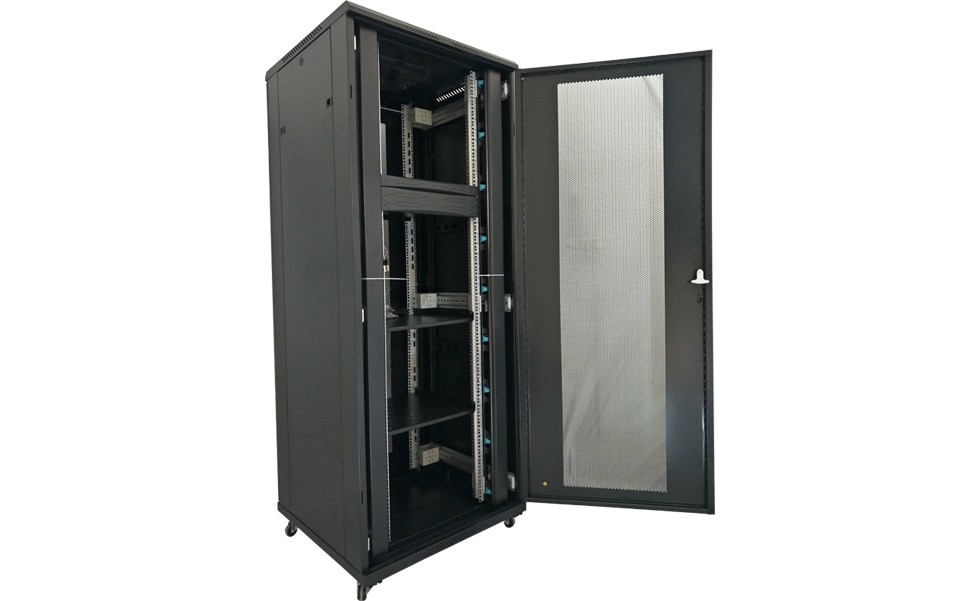

网络服务器机柜的高度通常为18U、22U、27U、32U、37U、42U、47U,其中22U、32U、42U、47U较为常用。图腾网络服务器机柜选用冷轧钢板,稳定坚固,外观典雅。

客户可根据单台机柜需安装的设备容量来选择机柜的高度,简单来说设备装机占用的U数越多则选用越高的机柜。

综上,机柜正面线缆较多时选用800mm宽机柜。机柜的深度应根据设备的深度来选型,600mm深机柜一般无法安装服务器,800mm深机柜不建议安装服务器。机柜的高度应根据设备的装机容量而定。(本网站所发布的文章为原创,未经许可不得转载,违者必究)
